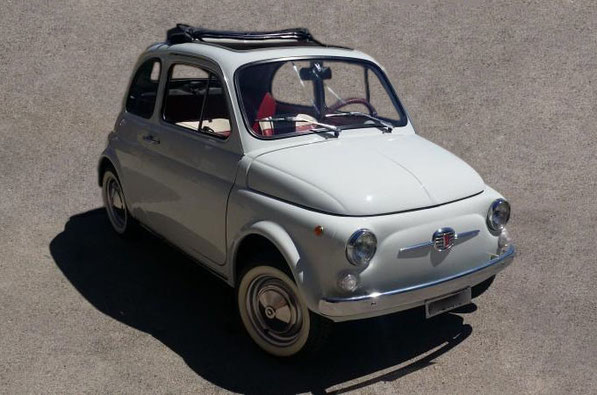

Fiat 500 F

Fiat 500 F - Scheda Tecnica

Prodotta dal 1965 al 1972.

Motore

- Posteriore a sbalzo, 2 cilindri verticali in linea, 4 tempi, ciclo Otto

- Cilindrata 499,5 cm³

- Alesaggio 67,4 mm

- Corsa 70 mm

- Rapporto di compressione 7,1:1

- Potenza massima 18 CV a 4600 rpm

- Distribuzione ad aste e bilancieri con albero a camme nel basamento comandato a

catena, valvole in testa

- Accensione comandata con bobina e spinterogeno a spazzola rotante e puntine

platinate

- Alimentazione a benzina normale con carburatore invertito Weber 26IMB4

- Lubrificazione forzata con pompa a ingranaggi, filtro dell'olio centrifugo

- Raffreddamento ad aria forzata con ventilatore, valvola termostatica

- Impianto elettrico a 12V, dinamo per la ricarica della batteria, batteria da 12V 32Ah

Trasmissione

- Trazione posteriore

- Cambio di velocità a 4 rapporti + retromarcia, comando a cloche

- Rapporto finale 8:41

- Frizione monodisco a secco senza parastrappi, comando meccanico

Freni

- Idraulici a tamburo sulle quattro ruote

- Freno di stazionamento meccanico a mano sulle ruote posteriori

Sospensioni

- Anteriori a quadrilateri deformabili con ammortizzatori telescopici, bracci inferiori,

balestra trasversale

- Posteriori a ruote indipendenti con bracci triangolari oscillanti, molle elicoidali e

ammortizzatori telescopici coassiali

- Pneumatici 125 12" a tele incrociate o radiali su cerchi in acciaio

Telaio

- Scocca portante

- Carrozzeria chiusa con tetto apribile

- Carreggiata anteriore 1121 mm

- Carreggiata posteriore 1135 mm

- Passo 1840 mm

- Sterzo a vite e settore

- Altezza 1325 mm

- Lunghezza 2970 mm

- Larghezza 1320 mm

- Peso a pieno carico 840 kg

Prestazioni

- Velocità massima oltre 95 km/h

Accessori a richiesta

Colore carrozzeria, colore tappezzeria, tipo cerchi, dimensioni pneumatici, pneumatici fianco bianco, modello volante, pomello del cambio, colore del cielo, colore del tettuccio apribile, installazione dell'impianto hi-fi e del sistema di navigazione, impianto vivavoce, marmitta doppio scarico.

Allestimenti originali con riferimento all'anno di produzione

Anno di produzione	Colore	Selleria dal 1965 al 1968	Selleria dal 1968 al 1972
1965-1971	rosso medio (115)	beige con lunetta bianca e bordi bianchi	cuoio con lunetta in tinta e bordi neri
1968-1972	rosso corallo (102)		cuoio o neri con lunetta in tinta e bordi neri
1971-1972	rosso corallo scuro (165)		cuoio con lunetta in tinta e bordi neri
1965-1972	bianco (233)	rosso con lunetta bianca e bordi bianchi	rosso con lunetta in tinta e bordi neri
1965-1968	azzurro acquamarina (433)	rosso con lunetta bianca e bordi bianchi	rosso con lunetta in tinta e bordi neri
1965-1968	blu medio (453)	rosso con lunetta bianca e bordi bianchi	cuoio con lunetta in tinta e bordi neri
1965-1972	blu scuro (456)	rosso o beige con lunetta bianca e bordi bianchi	cuoio con lunetta in tinta e bordi neri
1970-1971	blu oriente (498)		cuoio con lunetta in tinta e bordi neri
1965-1972	beige sabbia (583)	beige con lunetta bianca e bordi bianchi	cuoio con lunetta in tinta e bordi neri
1965-1972	grigio medio (653)	rosso con lunetta bianca e bordi bianchi	rosso con lunetta in tinta e bordi neri
1970-1971	grigio garda (604)		rosso con lunetta in tinta e bordi neri
1968-1972	avorio antico (234)		cuoio con lunetta in tinta e bordi neri
